[程設] Matlab - 圖片平移&放大&旋轉

程式碼如下

clear; %清除螢幕和變數資料

f = imread('testtube.tif'); %讀入"testtube.tif"圖片檔案給f變數

imshow(f); %繪出f變數

[M,N]=size(f); %將f變數矩陣的size,Y軸傳給M,X軸傳給N

g=uint8(zeros(M+200,M+200)); %新增一個空白圖片(大小為M+200,N+200)

%figure , imshow(g); %另繪圖片g

temp = [1 0 0;0 1 0;0 0 1];   %製作線性方程式

for i=1:M

    for j=1:N

        a = [i;j;1]; %將X,Y點位置放入矩陣計算

        b = temp*a; %計算X,Y改變後的位置

        %g(b(1,1)-1:b(1,1),b(2,1)-1:b(2,1))=f(i,j); %放大倍率用(填滿效果)

  g(b(1,1),b(2,1))=f(i,j); %平移用

    end

end

figure, imshow(g); %另繪圖片g

平移效果

其中藍色部分的線性方程式是3*3矩陣

可以修改矩陣內的值讓輸出的圖片做平移&放大&旋轉的效果

如果要要修改的話請照下面方式修改

[1,2,3]

[4,5,6]

[7,8,9]

1:X軸放大倍率or旋轉角度

5:Y軸放大倍率or旋轉角度

3:平移位置

2.4.7.8.9固定不變

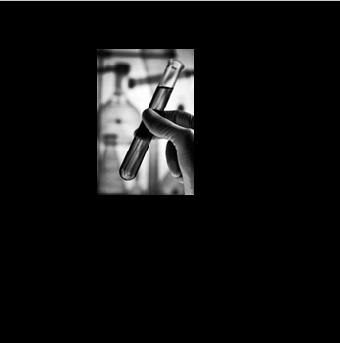

平移效果如下：

縮放效果如下：


為什麼會有黑色線條?
因為放大倍率像素雖然增加了兩倍,但是有資訊的點還是只有原來的像素點!
鎖已放大的時候我們自己把其他空白的點填補起來(也就是程式碼藍色區域)!
填滿效果如下:
